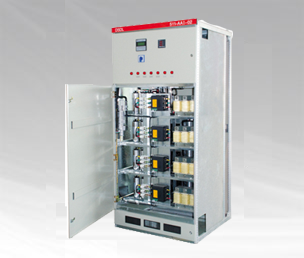

 TSF動態無源濾波裝置

產品概述



    隨著科學技術的發展,工業企業中非線性用電設備的種類和數量大量增加。這些用電設備在運行時產生大量高次諧波,嚴重威脅設備的正常運行。TSF動態諧波濾波器根據負荷諧波的大小利用可控硅自動投切諧波濾波器,能夠?qū)崿F(xiàn)對非線性負載進行動態濾出諧波和動態補償無功功率。

    TSF動態諧波濾波器以80C196單片機為核心控制器,主回路采用電力半導體晶閘管為無觸點開關投切濾波支路的控制方式,自動投切,可以連續頻繁投切濾波器組而不影響開關和電容器的壽命。設備技術先進、功能完備、可靠性高、維護量小??焖俑櫉o(wú)功變化,就地進行無功補償,改善用戶的功率因數。動態響應快的特點。分組多級濾波補償可一次到位,對不平衡負載可分相濾波補償。保護措施齊全,自動化程度高,能在外部故障或停電時自退出工作,送電后自動恢復運行。其主要適用于電力系統、礦山、水泥、電氣化鐵路、石油化工、冶金、造船、汽車制造等負載變化大,沖擊性強的行業。



型號說明



技術特點



1.兼?zhèn)渲C波濾除及基波無功功率補償功能。

2.濾除效率較高:可濾除5、7、11、13等各次特征諧波,諧波濾除率高達60-80%。

采用先進的設計手段,可濾除大部分諧波電流、降低諧波電壓畸變率、消除諧波危害,具有防止諧波放大功能,避免系統諧振。

3.補償精度高:調整切換容量可使補償精度滿足系統無功變化要求。

4.保護完備:有短路、過載、過壓、欠壓、缺相等保護;當外部有相關故障時自動退出運行,送電后自動恢復運行。

5.有效降低系統損耗,有一定節能效果。



技術參數


工作電壓

220V/380V/660/750V

工作頻率

工頻50Hz (偏差1Hz)

控制量

無功功率、功率因數

控制精度

0.5%

環境濕度

相對濕度<=85%(25℃)

殼體防護等級

IP30

環境溫度

-25℃~+40℃

海拔高度

<2000m



工作原理



     DETSF動態無源濾波裝置采用電容器與電抗器串聯運行接入電網,由控制器自動控制可控硅對濾波電容器組快速投切,針對不同頻率的諧波設值相應的調諧低阻抗濾波通道,對供電系統中存在的諧波進行分流,使諧波流入該濾波通道中。由于濾波效果受系統阻抗及濾波電容器組參數的影響,因此可靠、精確的參數及復雜的計算和驗算是無源動態濾波裝置有效運行的可靠保障。

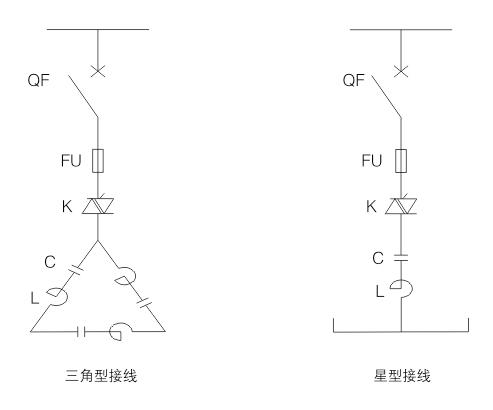

一次原理圖



規格數據


安裝容量

可吸收諧波電流A

外形尺寸

TSF/120

115

800×600×2200

TSF/180

160

1000×600×2200

TSF/210

188

1000×800×2200

TSF/240

215

1000×800×2200

TSF/270

242

1000×1000×2200

TSF/315

290

1000×1000×2200

TSF/360

323

1000×1000×2200

TSF/405

357

1000×1000×2200

TSF/540

420

2×(1000×1000×2200)



應用范圍


    廣泛應用于電力系統,礦山,水泥,電氣化鐵路,石油化工,冶金,造船,汽車制造等負載波動頻繁,沖擊性強,諧波含量嚴重超標的行業。
